Schneller Anschluss mit 4-poliger Quick-Buchse

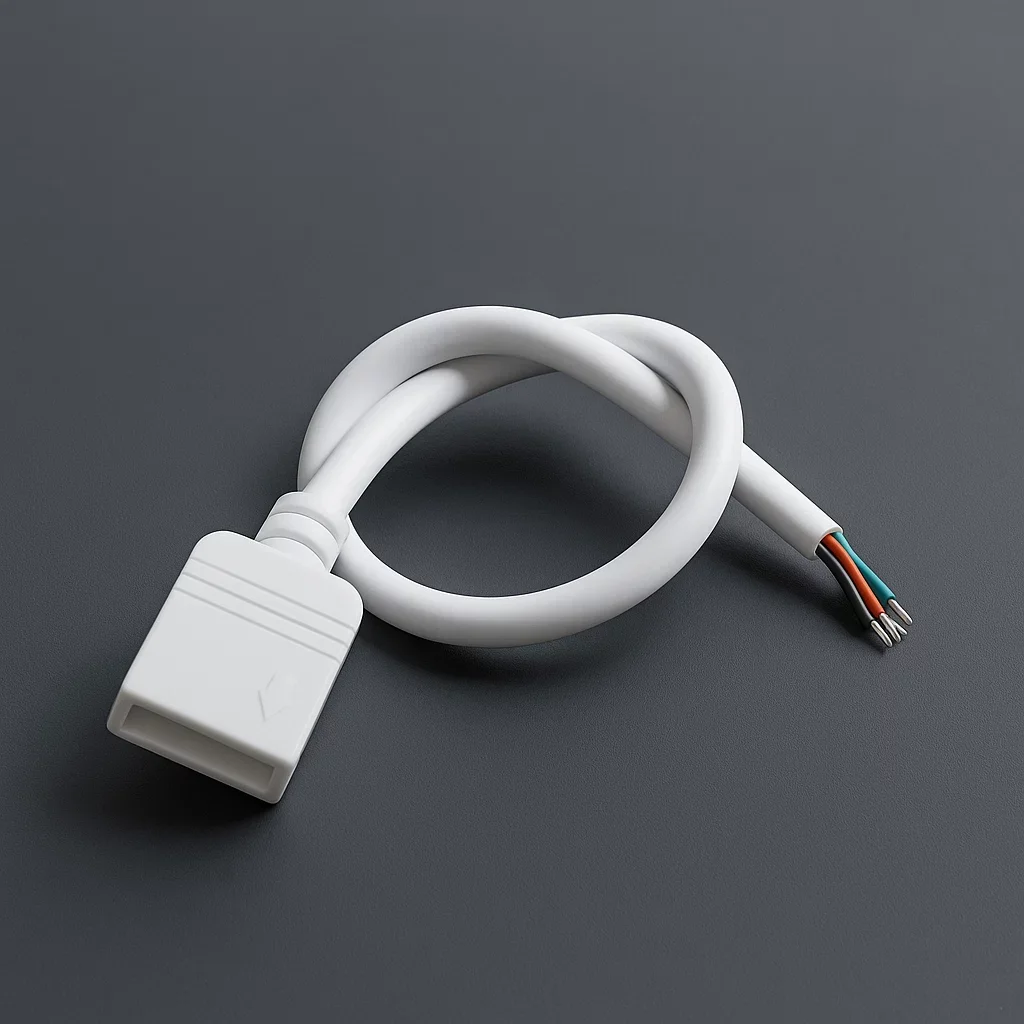

Dieses Anschlusskabel ist die praktische Lösung, um RGB- und CCT-LED-Streifen sauber mit Strom und Steuerungssignalen zu versorgen. Auf einer Seite befinden sich offene, abisolierte und verzinnte Kabelenden, die direkt an die +/–-Pads der LED-Streifen oder an Schraubklemmen von Dimmern und Controllern angelötet bzw. angeschlossen werden. Auf der gegenüberliegenden Seite ist eine 4-polige Quick-Buchse integriert, die mit allen Quick-Steckern des gleichen Systems kompatibel ist.
Durch das Quick-System lassen sich unterschiedliche Kabel schnell kombinieren und sicher verbinden. Wichtig: Beim Zusammenstecken von zwei Quick-Buchsen müssen die Markierungspfeile einander gegenüberliegen, um eine korrekte Verbindung sicherzustellen. Damit eignet sich dieses Kabel ideal für flexible Installationen mit RGB-LED-Streifen oder CCT-LED-Streifen.
- Kabellänge: ca. 140 mm (Nutzlänge ~15 cm)
- Kabeldurchmesser: ca. 3,5 mm
- Quick-Buchse: Länge ca. 20 mm, Breite ca. 13 mm, Höhe ca. 6 mm
- Pitch (Rastermaß) der Buchse: 2,54 mm
- Kabelfarben / Anschlussbelegung:
- Anschluss 1 (Pfeilmarkierung) = Schwarz
- Anschluss 2 = Rot
- Anschluss 3 = Grün
- Anschluss 4 = Blau
- Offene Enden abisoliert und verzinnt – sofort lötbereit
Lieferumfang: 1× Quick-Anschlusskabel, 15 cm, 4-polig, einseitig offen mit Quick-Buchse.
