Schneller Anschluss mit 5-poliger Quick-Buchse

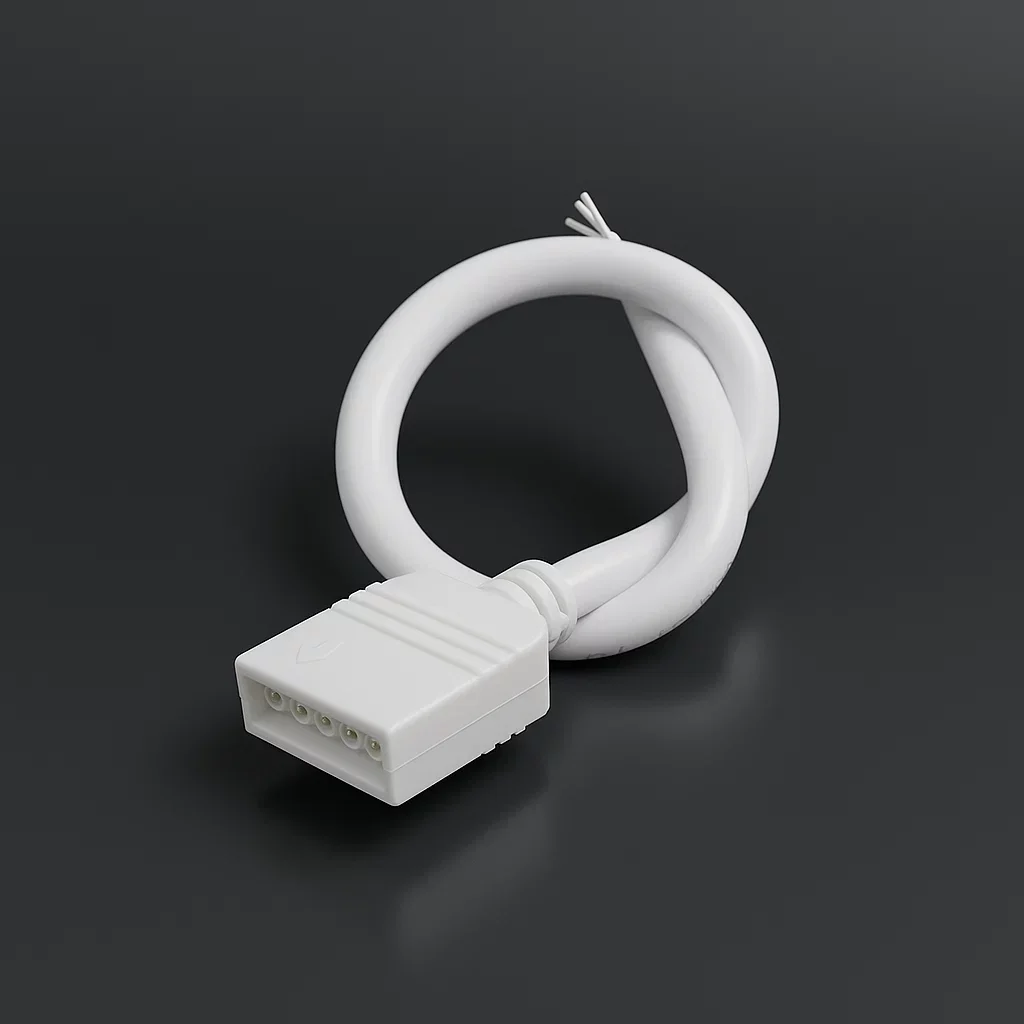

Dieses Anschlusskabel ist speziell für RGBW-LED-Streifen entwickelt. Auf einer Seite befinden sich fünf abisolierte und verzinnte Kabeladern, die direkt an die Lötpads des LED-Streifens oder an Schraubklemmen von Dimmern und Controllern angeschlossen werden können. Auf der gegenüberliegenden Seite sitzt eine 5-polige Quick-Buchse, die mit allen Kabeln und Adaptern des 5P-Quick-Systems kompatibel ist.
Durch das Quick-Stecksystem lassen sich Verbindungen flexibel kombinieren und schnell herstellen – ganz ohne Löten. Beim Zusammenstecken zweier Quick-Buchsen ist darauf zu achten, dass die Markierungspfeile gegenüberliegen, um die richtige Polung sicherzustellen. Damit eignet sich dieses Kabel optimal für die zuverlässige Strom- und Signalübertragung bei RGBW-LED-Streifen.
- Kabellänge: ca. 140 mm (Nutzlänge ~15 cm)
- Kabeldurchmesser: ca. 3,9 mm
- Quick-Buchse: Länge ca. 22 mm, Breite ca. 15 mm, Höhe ca. 6,5 mm
- Pitch (Rastermaß) der Buchse: 2,54 mm
- Kabelfarben / Anschlussbelegung:
- Anschluss 1 (Pfeilmarkierung) = Schwarz
- Anschluss 2 = Rot
- Anschluss 3 = Grün
- Anschluss 4 = Blau
- Anschluss 5 = Weiß
- Offene Enden abisoliert und verzinnt – sofort lötbereit
Lieferumfang: 1× Quick-Anschlusskabel, 15 cm, 5-polig, einseitig offen mit Quick-Buchse.
