Parallelanschluss von zwei LED-Strängen

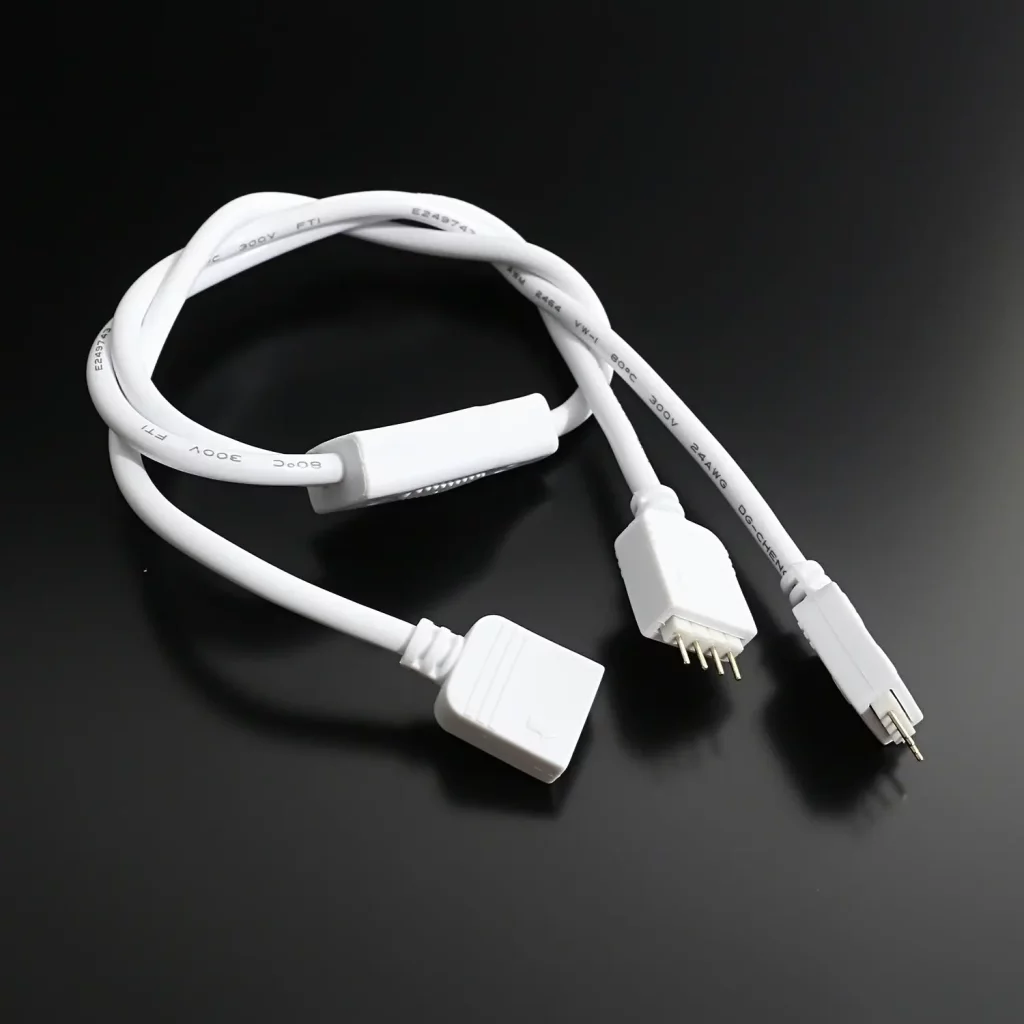

Dieses Y-Quick-Verteilerkabel ermöglicht die einfache Parallelschaltung von LED-Streifen. Es wird beispielsweise am Ausgang eines Controllers oder Dimmers mit Quick-System angeschlossen und versorgt über die beiden weiteren Ausgänge zwei LED-Streifen gleichzeitig. Bei Bedarf können mehrere Y-Kabel kombiniert werden – so lassen sich auch drei oder vier Stränge parallel betreiben.
Die Quick-Steckerbuchsen sind mit allen 4P-Quick-Adaptern, Kabeln und Platinen kompatibel. Wichtig: Beim Zusammenstecken von zwei Quick-Buchsen müssen die Pfeilmarkierungen aufeinander ausgerichtet sein, um die richtige Polung sicherzustellen. So entsteht eine stabile und sichere Verbindung für RGB- und CCT-LED-Streifen.
- Y-Verteilerkabel mit 3× 4P-Quick-Steckerbuchsen
- Zum Parallelanschluss von 2 LED-Streifen an einem Eingang
- Kabellänge: je Strang ca. 170 mm
- Kabeldurchmesser: ca. 3,5 mm
- Quick-Buchsen: Länge ca. 20 mm, Breite ca. 13 mm, Höhe ca. 6 mm
- Pitch (Rastermaß): 2,54 mm
- Kabelfarben / Anschlussbelegung:
- Anschluss 1 (Pfeilmarkierung) = Schwarz
- Anschluss 2 = Rot
- Anschluss 3 = Grün
- Anschluss 4 = Blau
- Kombinierbar mit weiteren Y-Verteilern für bis zu 4 Stränge
Lieferumfang: 1× Y-Quick-Verteilerkabel, 4-polig, mit 3 Quick-Steckerbuchsen.
