Parallelschaltung für RGBW-Installationen

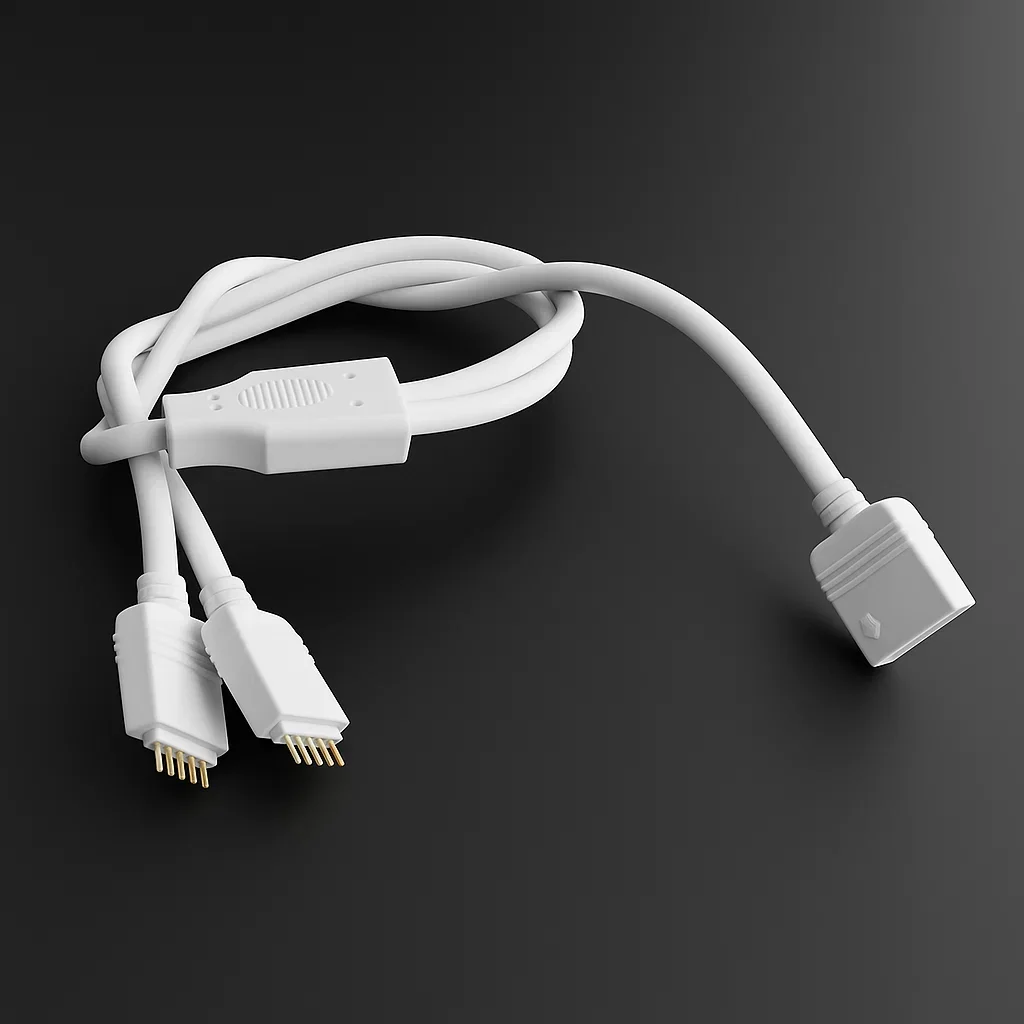

Dieses Y-Quick-Verteilerkabel ermöglicht es, RGBW-LED-Streifen parallel anzuschließen. Ein Anschluss dient als Eingang, die beiden weiteren Ausgänge versorgen gleichzeitig zwei LED-Stränge mit Spannung und Steuerungssignalen. Damit lassen sich mehrere Segmente bequem und sicher betreiben. Durch die Verwendung mehrerer Y-Kabel ist auch eine Erweiterung auf drei oder vier Stränge möglich.
Die Quick-Steckerbuchsen sind mit allen Kabeln, Platinen und Adaptern des 5P-Quick-Systems kompatibel. Beim Zusammenstecken ist darauf zu achten, dass die Markierungspfeile gegenüberliegen, um die richtige Polung zu gewährleisten. So entsteht eine stabile und sichere Verbindung für Ihre RGBW-LED-Streifen.
- Y-Verteilerkabel mit 3× 5P-Quick-Steckerbuchsen
- Zum Parallelanschluss von 2 RGBW-LED-Streifen
- Kabellänge: je Strang ca. 170 mm
- Kabeldurchmesser: ca. 3,9 mm
- Quick-Buchsen: Länge ca. 22 mm, Breite ca. 15 mm, Höhe ca. 6,5 mm
- Pitch (Rastermaß): 2,54 mm
- Kabelfarben / Anschlussbelegung:
- Anschluss 1 (Pfeilmarkierung) = Schwarz
- Anschluss 2 = Rot
- Anschluss 3 = Grün
- Anschluss 4 = Blau
- Anschluss 5 = Weiß
- Kombinierbar mit weiteren Verteilerkabeln für bis zu 4 Stränge
Lieferumfang: 1× Y-Quick-Verteilerkabel, 5-polig, mit drei Quick-Steckerbuchsen.
