Sauberer RGB+CCT-Anschluss mit 6-poliger Quick-Buchse

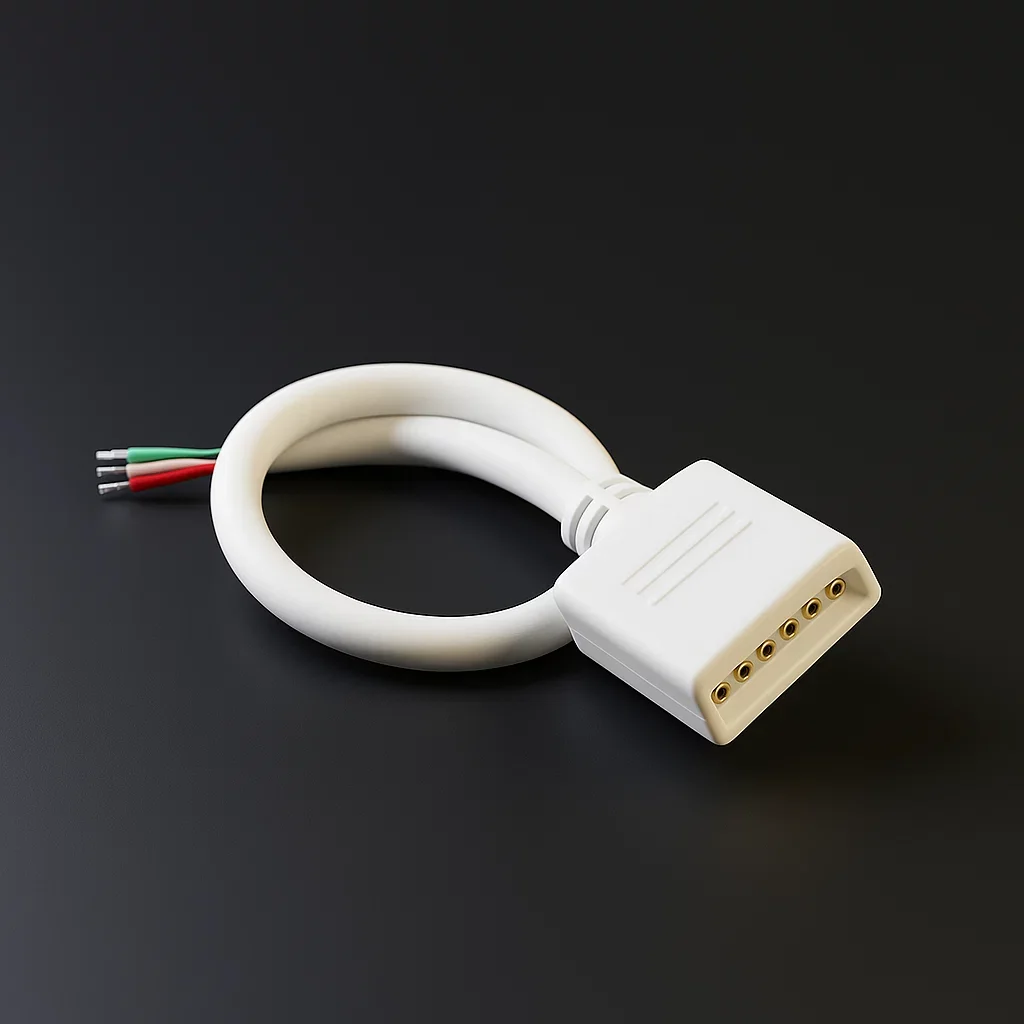

Dieses Quick-Anschlusskabel ist die praktische Lösung, um RGB&CCT-LED-Streifen zuverlässig mit Spannung und Steuersignalen zu verbinden. Auf der offenen Seite stehen sechs, bereits abisolierte und verzinnte Adern zum Anlöten an die Lötpads des LED-Streifens oder zum Anschluss an Schraubklemmen von Controllern/Dimmern bereit. Auf der gegenüberliegenden Seite befindet sich eine 6-polige Quick-Buchse, die mit allen 6P-Quick-Kabeln und -Adaptern desselben Systems kombiniert werden kann.
Für eine korrekte Polung müssen beim Zusammenstecken zweier Quick-Buchsen die Markierungspfeile exakt einander gegenüberliegen. So entstehen stabile, wieder lösbare Verbindungen – ideal für flexible RGB+CCT-Installationen.
- Kabellänge: ca. 140 mm (Nutzlänge ~15 cm)
- Kabeldurchmesser: ca. 3,5 mm
- Quick-Buchse: Länge ca. 24 mm, Breite ca. 16 mm, Höhe ca. 6,0 mm
- Pitch (Rastermaß) der Buchse: 2,0 mm
- Kabelfarben / Anschlussbelegung:
- Anschluss 1 (Pfeilmarkierung) = Schwarz
- Anschluss 2 = Rot
- Anschluss 3 = Grün
- Anschluss 4 = Blau
- Anschluss 5 = Weiß
- Anschluss 6 = Gelb
- Offene Enden abisoliert und verzinnt – sofort lötbereit
- Kompatibel mit 6P-Quick-Verbindern und -Adaptern
Lieferumfang: 1× Quick-Anschlusskabel, 15 cm, 6-polig, einseitig offen mit 6P-Quick-Buchse.
