| D01: |
Funktionen des Miboxer AC Triac Dimmers mit Bedienteil und Drehdimmerschalter:
- ✔️ Steuerung per Smartphone-App (mit optionalem 2,4-GHz-Gateway)
- ✔️ Kompatibel mit 2,4-GHz-Funkfernbedienungen von MiBoxer
- ✔️ PUSH-Dimmung:
- Kurz drücken = Licht ein-/ausschalten
- Lang drücken = stufenlos dimmen
- ✔️ Phasenabschnittstechnologie für dimmbare LED-Leuchten
- ✔️ 30–100 % stufenloses, flimmerfreies Dimmen
- ✔️ Minimalhelligkeit einstellbar
- ✔️ Automatische Signalweitergabe für unbegrenzte Reichweite (30 m zwischen den Geräten)
- ✔️ Schutzfunktionen gegen Überhitzung und Überlastung
- ✔️ Integrierter Temperatursensor für zusätzliche Sicherheit
- ✔️ Robustes, feuerfestes PC-Gehäuse mit kompakter Bauweise und einfacher Installation
|
| D02: |
Installation des Dimmers:
- ✔️ Direkter Anschluss an 230V AC (100–240V~/50-60Hz)
- ✔️ Eingang (INPUT): Phase L und Neutralleiter N anschließen
- ✔️ Ausgang (OUTPUT):
- Kabel N (blau) an N
- Kabel L (braun) an L
- ✔️ Über die Schraubklemmen ist auch ein Parallelanschluss mehrerer 230V-Abnehmer möglich
- ✔️ Falsch angeschlossene Kabel führen zur Funktionslosigkeit der Steuerung
- ✔️ Einbau in handelsübliche Aufputz- oder Unterputzdosen sowie Gerätedosen
- ✔️ Erforderliche Mindesteinbautiefe: 50 mm
- ✔️ Drehknopf an der Frontseite ermöglicht zusätzlich manuelles Dimmen direkt am Gerät
|
| D08: |
Montage des Dimmers:
- ✔️ Einbau in handelsübliche Aufputz- oder Unterputzdosen sowie Gerätedosen möglich
- ✔️ Mindest-Einbautiefe der Dose: 50 mm
- ✔️ Kompakte Bauform ermöglicht eine flexible Platzierung im Schaltschrank oder in Verteilerdosen
- ✔️ Fixierung erfolgt sicher und stabil über die Schraubklemmen
- ✔️ Bei Bedarf können mehrere Dimmer parallel verbaut und über denselben Taster gesteuert werden (max. 25 Stück)
|
| D03: |
technische Daten des 230V LED-Dimmers:
Eingangsspannung:
AC100~240V 50/60Hz
Ausgangsleistung:
300Watt bei 230V (1.36A)
Ansteuerung Dimmung:
RF wireless dimming, Push dimming, App-Steuerung über WLAN
Kanäle:
1 ( Single Color )
Dimmung:
30% - 100% stufenlos
Arbeitstemperatur:
-10°C - +40°C
Abmessungen Dimmer:
Länge 51,4 mm, Breite 49 mm, Höhe 25,5 mm
Abmessungen Bedienteil:
Länge 86 mm, Breite 86 mm, Höhe 48 mm
|
| D04: |
Kompatibilität:
Sie können den Dimmer direkt über das Bedienteil mit rotierendem Drehdimmerschalter per Hand steuern.
Zusätzlich aber auch über Mi-Light 2,4 GHz Funk-Fernbedienung. Die folgenden Fernbedienungen sind kompatibel und lassen sich direkt mit dem Dimmer koppeln: kompatible 2.4GHz Fernbedienungen
Außerdem können Sie den Dimmer mit Ihrem WLAN-Router verbinden und ihn von überall per App steuern.
- ✔️ Steuerung per WiFi z.B. über die Tuya Smart App – keine zusätzliche Gateway-Box erforderlich
- ✔️ App-Steuerung möglich für Android & iOS – Dimmen, Ein-/Ausschalten und Szenensteuerung
- ✔️ Kompatibel mit Sprachsteuerung über Amazon Alexa, Google Assistant, Yandex Alice, Tmall Genie und Baidu Xiaodu
- ✔️ 2,4 GHz Funksteuerung mit Mi-Light Fernbedienungen für einfarbige LED-Leisten oder LED-Streifen
- ✔️ Automatische Signalweitergabe im 2,4 GHz Funknetz – unbegrenzte Reichweite, solange zwischen den Geräten max. 30 m liegen
- ✔️ Kombinierbar mit weiteren Mi-Light / Miboxer LED-Steuerungen für ein einheitliches Smart-Lighting-System
|
| D05: |
Verbindung zwischen Dimmer und Fernbedienung
Damit die Fernbedienung mit dem Dimmer arbeitet, müssen beide gekoppelt werden. In der Regel übernehmen wir diese Koppelung bereits vor dem Versand im Rahmen unserer Produktprüfung. Sollte die Verbindung einmal nicht bestehen, finden Sie in der Bedienungsanleitung der jeweiligen Fernbedienung eine detaillierte Beschreibung, wie Sie Dimmer und Fernbedienung miteinander verbinden.
|
| D06: |
Sicherheitshinweise
- ✔️ Der Dimmer ist ausschließlich für den Einsatz im trockenen, sauberen Innenbereich vorgesehen.
- ✔️ Der Anschluss an das Stromnetz darf nur unter Beachtung der gültigen VDE-Richtlinien und durch eine ausgebildete Elektrofachkraft erfolgen.
- ✔️ Bitte bei der Berechnung der Gesamtleistung stets mindestens 10 % Leistungsreserve einplanen.
- ✔️ Eine Dauerbelastung über 90 % der maximalen Ausgangsleistung kann zu Fehlern und erhöhtem Verschleiß führen.
- ✔️ Der Dimmer ist nicht geeignet für Netzteile oder für 24V LED-Streifen.
|
| D07: |
Lieferumfang:

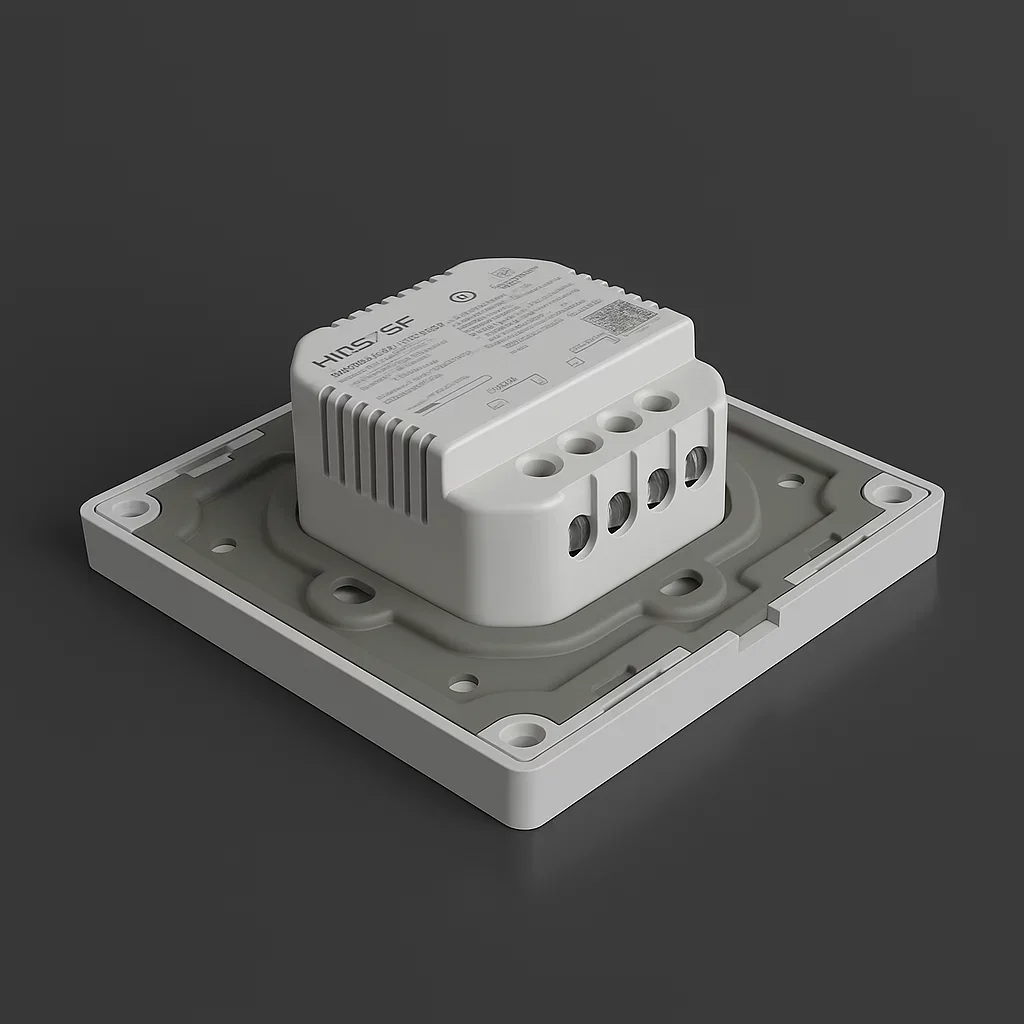

- ✔️ 1x Miboxer AC Triac Dimmer mit Bedienteil und Drehdimmerschalter (wie beschrieben und abgebildet)
- ✔️ 1x Bedienungsanleitung (deutsche Sprache)
- ✔️ Der Dimmer wird vor dem Versand auf Funktion geprüft
- ❌ Anschlusskabel, Fernbedienung oder LED-Leuchtmittel sind nicht im Lieferumfang enthalten
|
