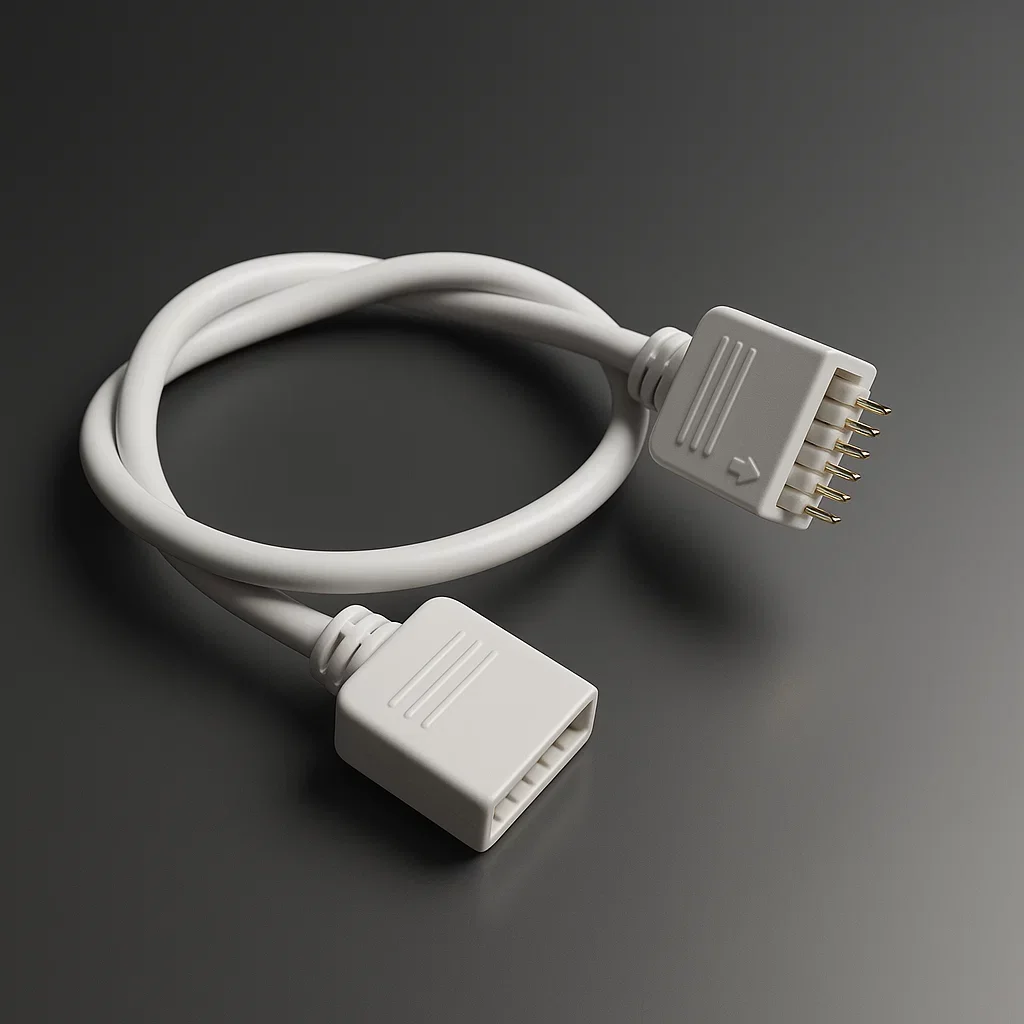

Sichere Verlängerung mit dem Quick-Stecksystem
Dieses Quick-Verbindungskabel bietet eine stabile Lösung, um RGB&CCT-LED-Streifen oder kompatible Platinen flexibel zu erweitern. Mit den beidseitigen 6P-Quick-Buchsen lassen sich verschiedene Kabel und Adapter des Quick-Systems einfach kombinieren. Auch Platinen mit eingelöteten Quick-Buchsen können direkt verbunden werden.
Mehrere Kabel können hintereinander gesteckt werden, um längere Strecken zu überbrücken. Wichtig: Beim Zusammenstecken müssen die Markierungspfeile der Quick-Buchsen exakt gegenüberliegen, damit die richtige Polung gewährleistet ist. Damit ist dieses Kabel die perfekte Ergänzung für modulare RGB+CCT-Installationen.
- Kabellänge: ca. 260 mm (Nutzlänge ~30 cm)
- Kabeldurchmesser: ca. 3,5 mm
- Quick-Buchsen: Länge ca. 24 mm, Breite ca. 16 mm, Höhe ca. 6 mm
- Pitch (Rastermaß): 2,0 mm
- Kabelfarben / Anschlussbelegung:
- Anschluss 1 (Pfeilmarkierung) = Schwarz
- Anschluss 2 = Rot
- Anschluss 3 = Grün
- Anschluss 4 = Blau
- Anschluss 5 = Weiß
- Anschluss 6 = Gelb
- Beidseitig mit 6P-Quick-Buchsen ausgestattet
- Erweiterbar durch Kombination mehrerer Verbindungskabel
Lieferumfang: 1× Quick-Verbindungskabel, 30 cm, 6-polig, mit Quick-Buchsen an beiden Enden.
