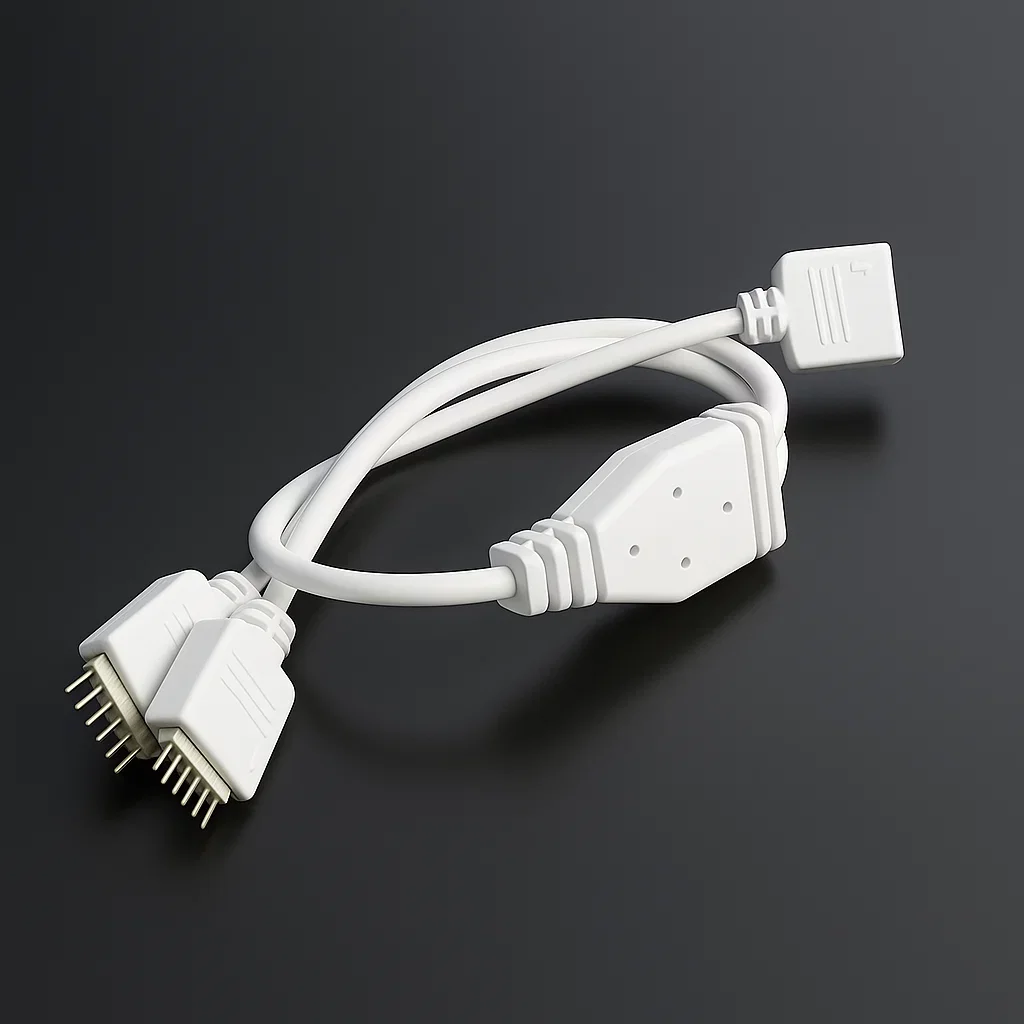

Parallelschaltung für RGB+CCT-Installationen
Mit diesem Y-Quick-Verteilerkabel lassen sich RGB&CCT-LED-Streifen einfach parallel anschließen. Ein Anschluss dient als Eingang, die beiden anderen als Ausgänge – so können zwei LED-Stränge gleichzeitig versorgt werden. Bei Bedarf können mehrere Y-Kabel kombiniert werden, sodass bis zu vier Stränge parallel betrieben werden können.
Die 6P-Quick-Buchsen sind mit allen Kabeln, Platinen und Adaptern des Quick-Systems kompatibel. Wichtig: Beim Zusammenstecken zweier Quick-Buchsen müssen die Markierungspfeile exakt gegenüberliegen, um die korrekte Polung zu gewährleisten. Dadurch wird eine sichere, stabile und verlustfreie Verbindung garantiert.
- Y-Verteilerkabel mit 3× 6P-Quick-Steckerbuchsen
- Zum Parallelanschluss von 2 RGB&CCT-LED-Streifen
- Kabellänge je Strang: ca. 110 mm
- Kabeldurchmesser: ca. 3,5 mm
- Quick-Buchsen: Länge ca. 24 mm, Breite ca. 16 mm, Höhe ca. 6 mm
- Pitch (Rastermaß): 2,0 mm
- Kabelfarben / Anschlussbelegung:
- Anschluss 1 (Pfeilmarkierung) = Schwarz
- Anschluss 2 = Rot
- Anschluss 3 = Grün
- Anschluss 4 = Blau
- Anschluss 5 = Weiß
- Anschluss 6 = Gelb
- Erweiterbar durch Kombination mehrerer Y-Verteilerkabel
Lieferumfang: 1× Y-Quick-Verteilerkabel, 6-polig, mit drei Quick-Steckerbuchsen.
