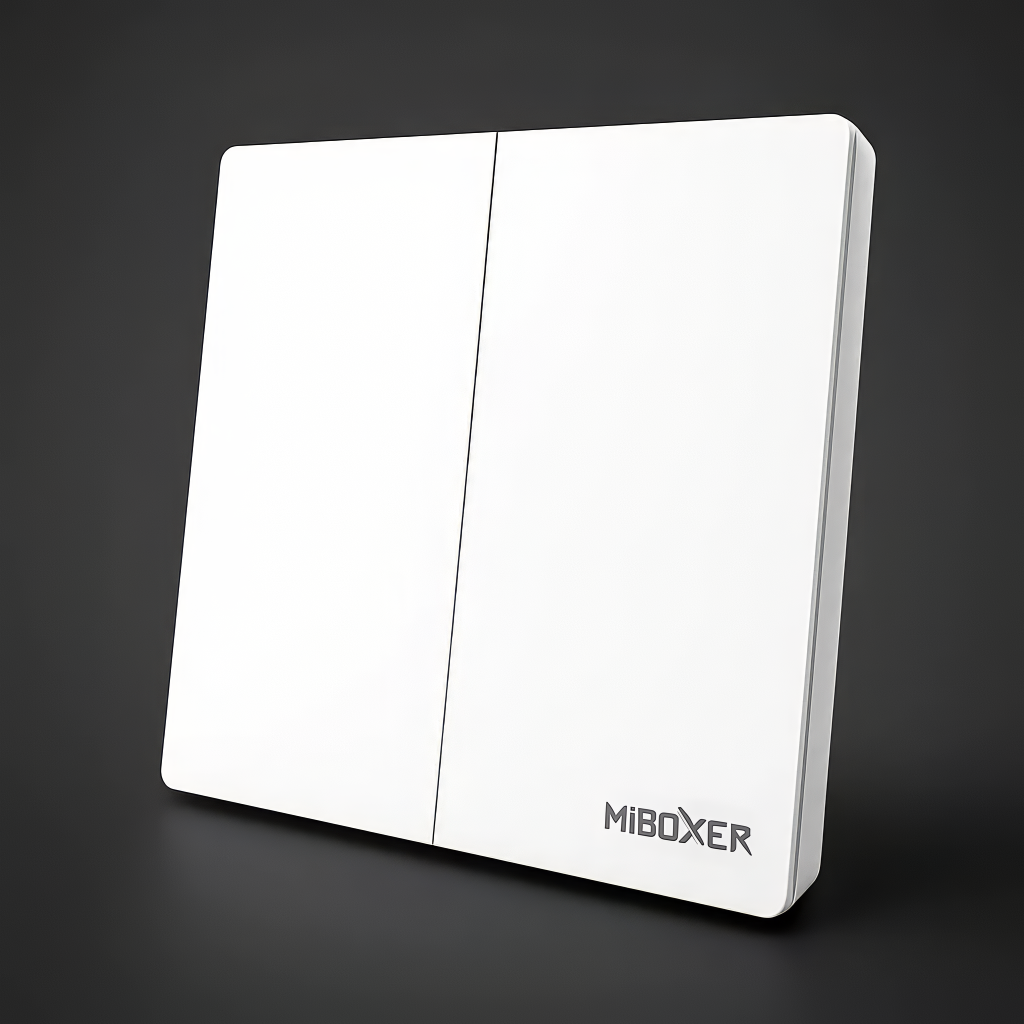

Das 2-fach Funk-Dimmpanel arbeitet mit der 2,4 GHz Funktechnologie von MiBoxer/MiLight und kann direkt mit kompatiblen MiBoxer/MiLight 2,4 GHz Dimmern gekoppelt werden. Es wird keine zusätzliche Zentrale oder Bridge benötigt. Jede der beiden Tasten steuert eine eigene Lichtzone (Zone 1 und Zone 2).
1. Vorbereitung
- 2-fach PUSH-Panel mit der vorgesehenen Batterie (z. B. CR2032) bestücken.
- Dimmer anschließen und mit Netzspannung versorgen.
- Angeschlossene Leuchte bzw. LED-Last der jeweiligen Zone betriebsbereit schalten.
2. Verbindung herstellen (Pairing je Zone)
- Die Versorgung des Dimmers bzw. der Leuchte für ca. 10 Sekunden ausschalten.
- Die Versorgung wieder einschalten, damit der Dimmer in den Anlernmodus geht.
- Innerhalb von 3 Sekunden nach dem Einschalten die Taste der gewünschten Zone (Zone 1 oder Zone 2) am Panel sechsmal kurz drücken.
- Die Kopplung ist erfolgreich, wenn das angeschlossene Licht der entsprechenden Zone dreimal langsam blinkt.
Ab diesem Zeitpunkt schaltet ein kurzer Tastendruck auf der jeweiligen Zonentaste das Licht dieser Zone ein bzw. aus, ein längerer Tastendruck verändert die Helligkeit dieser Zone stufenlos.
3. Verbindung trennen (Unpairing, falls erforderlich)
- Die Versorgung des Dimmers bzw. der Leuchte erneut für ca. 10 Sekunden ausschalten.
- Die Versorgung wieder einschalten.
- Innerhalb von 3 Sekunden die entsprechende Zonentaste (Zone 1 oder Zone 2) am Panel fünfmal kurz drücken.
- Die Trennung ist erfolgreich, wenn das Licht dieser Zone zehnmal schnell blinkt.
Nach dem Trennen kann die betreffende Zone bei Bedarf erneut mit demselben oder einem anderen MiBoxer/MiLight 2,4 GHz Dimmer gekoppelt werden.
4. Mehrere Panels und mehrere Dimmer koppeln (zwei Zonen, Wechselschaltung)
Jede der beiden Zonen des 2-fach Panels kann mit einem oder mehreren Dimmern gekoppelt werden. Ebenso können mehrere 2-fach Panels auf dieselben Dimmer-Zonen eingelernt werden. Die Steuerbefehle aller passenden Panels und Zonen werden vom Empfänger parallel verarbeitet. Die Vorgehensweise entspricht immer der oben beschriebenen Pairing-Prozedur:
- Den betreffenden Dimmer erneut für 10 Sekunden ausschalten und wieder einschalten.
- Innerhalb von 3 Sekunden an dem zusätzlichen Panel die gewünschte Zonentaste (Zone 1 oder Zone 2) sechsmal kurz drücken.
- Das Licht der zugehörigen Zone blinkt dreimal – die neue Bedienstelle ist jetzt ebenfalls gekoppelt.
Alle verbundenen Panels steuern die jeweils zugeordnete Zone (Ein/Aus, Dimmen). So lassen sich pro Zone komfortable, kabellose Wechselschaltungen mit mehreren Bedienpunkten realisieren.
