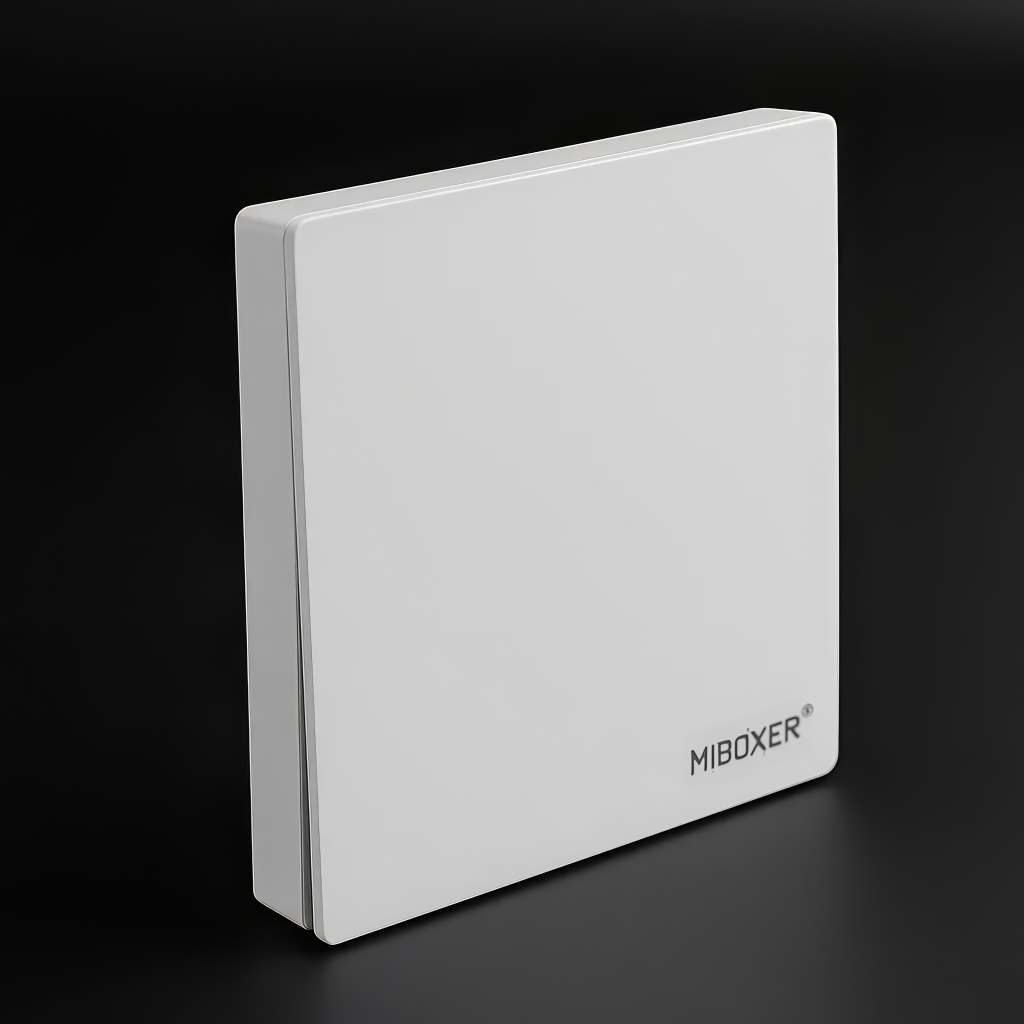

Das 1-fach Funk-Dimmpanel arbeitet mit der 2,4 GHz Funktechnologie von MiBoxer/MiLight und kann direkt mit kompatiblen MiBoxer/MiLight 2,4 GHz Dimmern gekoppelt werden. Es wird keine zusätzliche Zentrale oder Bridge benötigt.
1. Vorbereitung
- PUSH3 Panel mit einer CR2032-Batterie bestücken.
- Dimmer anschließen und mit Netzspannung versorgen.
- Angeschlossene Leuchte bzw. LED-Last betriebsbereit schalten.
2. Verbindung herstellen (Pairing)
- Die Versorgung des Dimmers bzw. der Leuchte für ca. 10 Sekunden ausschalten.
- Die Versorgung wieder einschalten, damit der Dimmer in den Anlernmodus geht.
- Innerhalb von 3 Sekunden nach dem Einschalten die Taste PUSH am Panel sechsmal kurz drücken.
- Die Kopplung ist erfolgreich, wenn das angeschlossene Licht dreimal langsam blinkt.
Ab diesem Zeitpunkt schaltet ein kurzer Tastendruck das Licht ein bzw. aus, ein längerer Tastendruck verändert die Helligkeit stufenlos.
3. Verbindung trennen (Unpairing, falls erforderlich)
- Die Versorgung des Dimmers bzw. der Leuchte erneut für ca. 10 Sekunden ausschalten.
- Die Versorgung wieder einschalten.
- Innerhalb von 3 Sekunden die Taste Trennen am Panel fünfmal kurz drücken.
- Die Trennung ist erfolgreich, wenn das Licht zehnmal schnell blinkt.
Nach dem Trennen kann das Panel bei Bedarf erneut mit einem oder mehreren anderen MiBoxer/MiLight 2,4 GHz Dimmern gekoppelt werden.
4. Mehrere Panels mit einem Dimmer koppeln ( ähnlich einer Wechselschaltung )
Ein einzelner Dimmer kann mit beliebig vielen dieser Panels gekoppelt werden. Die Steuerbefehle aller Panels werden vom Empfänger parallel verarbeitet. Die Vorgehensweise entspricht immer der oben beschriebenen Pairing-Prozedur:
- Den Dimmer erneut für 10 Sekunden ausschalten und wieder einschalten.
- Innerhalb von 3 Sekunden am zusätzlichen Panel die PUSH-Taste sechsmal drücken.
- Das Licht blinkt dreimal – das neue Panel ist jetzt ebenfalls gekoppelt.
Alle verbundenen Panels steuern den gleichen Dimmer synchron (Ein/Aus, Dimmen). Eine Begrenzung der Anzahl existiert nicht.
