Ist der Dimmer für 12V oder 24V LED-Streifen geeignet?

Der Artikel ist für 24V Konstantspannungs-LEDs vorgesehen. Bitte beachten Sie die Angaben im Datenblatt und auf dem Gerät.

Kann ich den Dimmer mit einer Fernbedienung nachrüsten?

Nein. Der Dimmer ist als reiner Handregler mit Drehknopf ausgelegt und unterstützt keine Funk- oder App-Erweiterungen.

Wie schließe ich Netzteil und LED-Streifen an?

Das 24V Netzteil wird an den IN-Klemmen (V+ / V-) angeschlossen, der einfarbige 24V LED-Streifen an den OUT-Klemmen (V+ / V-). Eine Anschlussgrafik ist im Artikel hinterlegt.

Welche LED-Leistung kann ich maximal anschließen?

Die Maximalleistung liegt bei 30A bzw. ca. 720W bei 24V. Die praktische Belastbarkeit hängt zusätzlich von Netzteil, Leitungslängen und Umgebungstemperatur ab.

Darf der Dimmer im Außenbereich eingesetzt werden?

Nein. Mit Schutzart IP20 ist der Dimmer für trockene Innenbereiche vorgesehen.

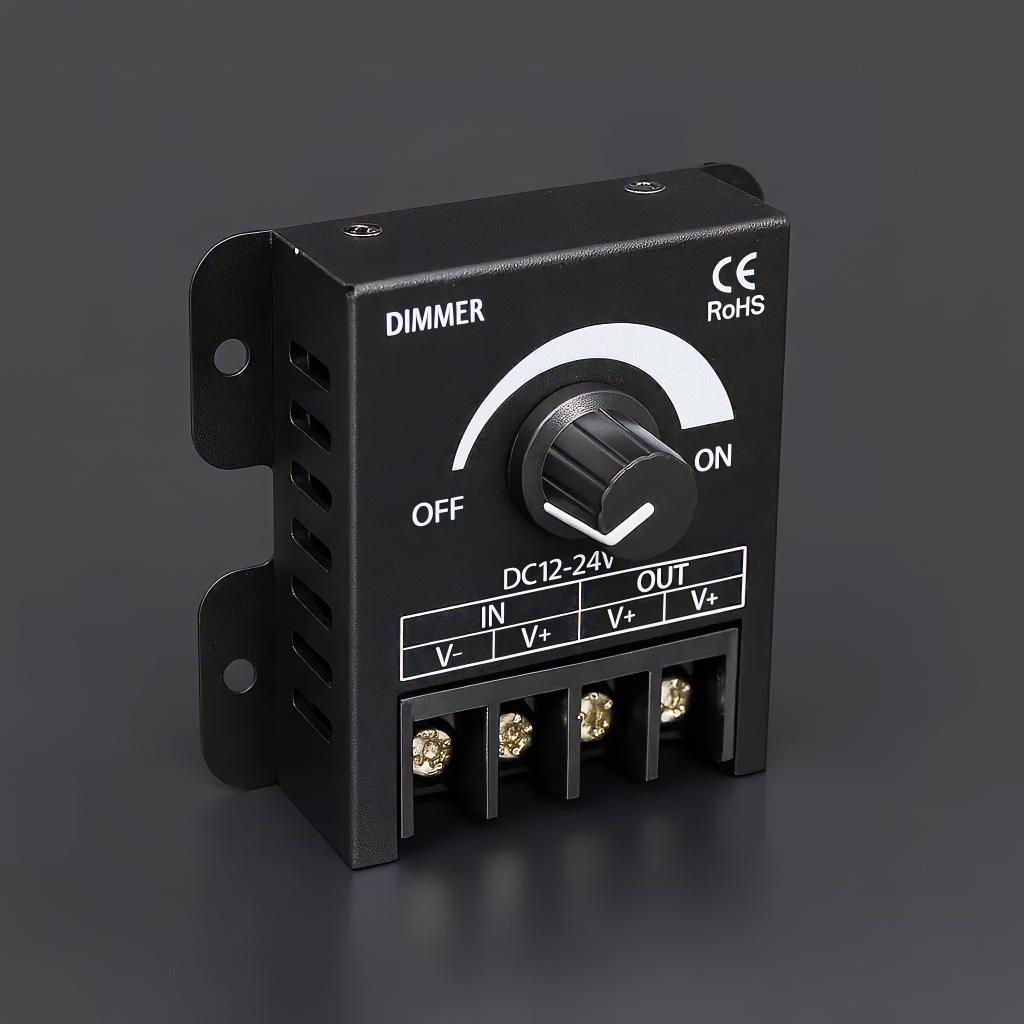

LED-Dimmer PWM 1-Kanal manuell mit schwarzem Metallgehäuse - 24V 30A (720W)

LED-Dimmer PWM 1-Kanal manuell mit schwarzem Metallgehäuse - 24V 30A (720W)

Artikelnummer: JM-CON-T4
Kategorie: LED-Dimmer für einfarbige LEDs ( 24VDC )

Einfach drehen, Licht regeln: 24V PWM-LED-Dimmer mit Drehrad und Metallgehäuse

Du möchtest deine 24V LED-Streifen oder LED-Bänder dimmen, ohne App, Gateway oder Fernbedienung? Der JM-CON-T4 ist ein klassischer 1-Kanal PWM-Dimmer mit großem Drehknopf. Einmal anschließen, dann stellst du die Helligkeit stufenlos von AUS bis MAX ein – fertig. Ideal für Installationen, bei denen du direkt am Arbeitsplatz, in der Vitrine oder am Regal einen leicht erreichbaren Drehregler haben möchtest.

Mit bis zu 30A (max.) bietet der Dimmer genug Reserven für leistungsstarke 24V Setups. Das schwarze Metallgehäuse ist robust, lässt sich verschrauben und schützt die Elektronik im Alltag. Der Anschluss erfolgt über groß dimensionierte Schraubklemmen für Eingang und Ausgang – perfekt für einfarbige 24V LED-Streifen, LED-Band oder LED-Leiste im Innenbereich (IP20).

12,75 €

inkl. 19% USt. , zzgl.

Sofort verfügbar
Lieferzeit: 2 - 4 Werktage (DE - Ausland abweichend)

Stk.

Beschreibung

Spannung: 24V DC, Konstantspannung
Leistung: bis 30A (720W) – für starke 24V LED-Setups
1 Kanal: für einfarbige LED-Streifen / LED-Bänder
Bedienung: manuelles Drehrad (OFF → ON), keine Funk- oder App-Steuerung
Gehäuse: schwarzes Metallgehäuse mit Schraubbefestigung, IP20
Anschluss: Schraubklemmen IN/OUT, gemeinsame Anode (+)

LED-Streifen dimmen ohne Schnickschnack – 1-Kanal PWM-Dimmer für 24V Projekte

Der LED-Dimmer PWM 1-Kanal JM-CON-T4 ist die richtige Wahl, wenn du deine 24V LED-Streifen ganz direkt steuern möchtest. Kein Pairing, keine App – du regelst die Helligkeit einfach mit dem Drehknopf an der Front. Am linken Anschlag ist das Licht komplett aus, am rechten Anschlag leuchtet dein 24V LED-Strip mit voller Leistung.

Der Dimmer arbeitet mit PWM (Pulsweitenmodulation). Das heißt: Es wird nicht einfach „Spannung verbrannt“, sondern die 24V Last wird mit schnell getakteten Pulsweiten geschaltet. Das sorgt für stabile Helligkeitsstufen und hohe Effizienz – wichtig, wenn du lange 24V LED-Bänder oder mehrere einfarbige LED-Streifen an einem Netzteil betreibst.

Mit bis zu 30A (max.) und insgesamt 720W bei 24V ist der Dimmer auch für größere Installationen geeignet, solange Netzteil und Kabelquerschnitt passen. Der Anschluss ist bewusst einfach gehalten: Eingang 24V DC, Ausgang zu deiner einfarbigen LED-Last, jeweils über Schraubklemmen V+/V-. Der Dimmer sitzt immer zwischen Netzteil und 24V LED-Streifen. Passende einfarbige Produkte findest du z. B. unter einfarbige 24V-LED-Streifen; die Verdrahtung gelingt sauber mit 2-poligen Kabeln & Steckern.

Für den weiteren Ausbau deines Projekts helfen die Kategorien LED-Streifen, LED-Profile, LED-Leisten-Bausaetze, Dimmer-Controller und Netzteile.

Produkteigenschaft	Wert
LS10:	Hinweis: Die nachfolgenden Themenbereiche sind ausklappbar. Klicken Sie auf die gewünschte Zeile, um die entsprechenden Informationen einzublenden.
LS04:	Empfehlung 24V Netzeile Für einen zuverlässigen und sicheren Betrieb von 24V LED-Streifen, 24V LED-Leisten, 24V LED-Leuchten und 24V LED-Dimmern / Controllern ist ein hochwertiges Netzteil die wichtigste Grundlage. Unsere Auswahl an 24V Netzteilen wurde speziell für den Einsatz mit modernen LED-Systemen entwickelt und erfüllt hohe Anforderungen in Bezug auf Stabilität, Langlebigkeit und elektrische Sicherheit. Dabei setzen wir bewusst auf leistungsstarke, sauber geregelte Netzteile, die auch bei längerer Betriebsdauer eine konstante Spannung liefern und Ihre LED-Installationen optimal schützen. Alle Netzteile sind für 24V DC ausgelegt und gewährleisten einen stabilen, flimmerfreien Betrieb Ihrer LED-Lichttechnik. Für maximale Lebensdauer empfehlen wir grundsätzlich eine Leistungsreserve von etwa 20–30 % über dem realen Verbrauch Ihrer LED-Lasten. LED Tischnetzteil 24VDC 1.5A 36Watt LED Tischnetzteil 24VDC 3A 72Watt LED Einbaunetzteil 24VDC 4.167A 100Watt LED Einbaunetzteil 24VDC 12.5A 300Watt Weitere 24V DC Netzteile finden Sie in unserer Netzteile-Übersicht.
LS05:	technische Daten Eingangsspannung: 24V DC maximale Ausgangsleistung: 30A ( 720 Watt ) Kanäle: 1 Kanal ( einfarbige LEDs ) Ausgangsverbindung: gemeinsame Anode (+) Abmessungen: Länge 65mm, Breite 62mm, Höhe 40mm zulässige Umgebungstemperatur bei Betrieb: -20°C bis +60°C Schutzklasse: IP20 (nur für Innenbereiche)
LS07:	Lieferumfang & wichtige Hinweise Im Lieferumfang enthalten ist ausschließlich der LED-Dimmer. Alle weiteren Komponenten wie LED-Streifen, Netzteile, Anschlusskabel oder Montagematerial gehören nicht zum Standardlieferumfang und müssen – sofern benötigt – separat bestellt werden. Lieferumfang 1× LED-Dimmer / LED-Controller 1× kompakte Bedien- bzw. Schnellstartanleitung Verpackungseinheit geschützt gegen Transportbeschädigungen Prüfung vor dem Versand Um höchste Qualität zu gewährleisten, wird jeder Dimmer / Controller vor dem Versand von uns einzeln geprüft. Dies umfasst insbesondere: Funktionsprüfung der 24V-Steuerelektronik Sichtkontrolle der Anschlussklemmen und Leiterbahnen Nur vollständig funktionstüchtige Geräte verlassen unser Lager. Wichtige Klarstellung Wir liefern ausschließlich den LED-Dimmer / LED-Controller. Der Nutzer ist selbst verantwortlich für: Auswahl und Installation eines geeigneten 24V-Netzteils korrekte Verdrahtung der LED-Lasten Für technische Fragen zur Installation oder Empfehlungen zu passenden Netzteilen stehen wir selbstverständlich gern zur Verfügung.
LS08:	Sicherheitshinweise für LED-Dimmer / Controller Dieser LED-Dimmer / Controller ist für die Ansteuerung von einfarbigen LED-Streifen mit einer Betriebsspannung von 24V DC vorgesehen. Bitte lesen und beachten Sie alle Sicherheitshinweise sorgfältig, bevor Sie das Gerät anschließen oder in Betrieb nehmen. Bestimmungsgemäßer Einsatz Nur für 24V DC Niedervolt-LED-Systeme (SELV) verwenden. Maximale Ausgangsleistung: 720W bei 24V DC (30A gesamt) – der Gesamtstrom aller angeschlossenen LED-Lasten darf 30A nicht überschreiten. Schutzart IP20: ausschließlich für den Einsatz in trockenen Innenräumen geeignet, keine Verwendung in Feuchträumen oder im Außenbereich. Der Controller ist nicht für den direkten Anschluss an 230V geeignet. Es wird immer ein geeignetes 24V-Netzteil benötigt. Netzteil und Stromversorgung Verwenden Sie ausschließlich hochwertige, stabilisierte 24V-Netzteile mit ausreichender Leistungsreserve (Empfehlung: ca. 20–30 % Reserve zur berechneten LED-Leistung). Das Netzteil muss für Dauerbetrieb und die tatsächliche Leistungsaufnahme der angeschlossenen LEDs ausgelegt sein. Empfohlene Auswahl und weitere Informationen finden Sie unter hochwertige 24V Netzteile. Netzteil vor allen Arbeiten am System unbedingt spannungsfrei schalten (Netzstecker ziehen oder Primärseite abschalten). Polung und Anschluss der LEDs Polung unbedingt beachten: „+“ (V+) und „–“ (V-) korrekt anschließen. Falsche Polung kann den Controller oder die LED-Module dauerhaft beschädigen. Die Summe der Ströme aller Kanäle darf den maximal zulässigen Ausgangsstrom von 30A nicht überschreiten. Nur LED-Lasten anschließen, die für 24V DC ausgelegt sind (einfarbige LEDs ). Montage- und Umgebungsbedingungen Controller nur in trockenen, gut belüfteten Bereichen montieren (IP20). Direkte Sonneneinstrahlung, Feuchtigkeit und Kondenswasser vermeiden. Eine Montage auf brennbaren Untergründen nur nach Beachtung der geltenden Normen und Herstellerangaben vornehmen. Die auf dem Gerät angegebene Umgebungstemperatur (z. B. –20 °C bis +60 °C) einhalten, für ausreichende Wärmeabfuhr sorgen. Inbetriebnahme und Betrieb Alle Verdrahtungen sorgfältig prüfen, bevor die Spannungsversorgung eingeschaltet wird. Erst nach vollständigem Anschluss und Kontrolle der Polung das Netzteil einschalten. Controller nicht unter Last umverdrahten oder Kanäle umklemmen – immer zuerst spannungsfrei schalten. Bei ungewöhnlichem Verhalten (Flackern, Geruch, starke Erwärmung) das System sofort abschalten und nicht weiter betreiben. Wichtige Hinweise zur Sicherheit Installationsarbeiten an der Primärseite des Netzteils (230V) dürfen ausschließlich von einer Elektrofachkraft ausgeführt werden. Nur trockene Hände und geeignetes Werkzeug verwenden, keine leitfähigen Gegenstände in offene Klemmen einführen. Gerät nicht öffnen, mechanisch verändern oder eigenmächtig reparieren – bei Schäden oder Unsicherheiten den Hersteller oder Fachhändler kontaktieren. Dieses Produkt ist kein Spielzeug und darf nicht von Kindern montiert oder bedient werden.
